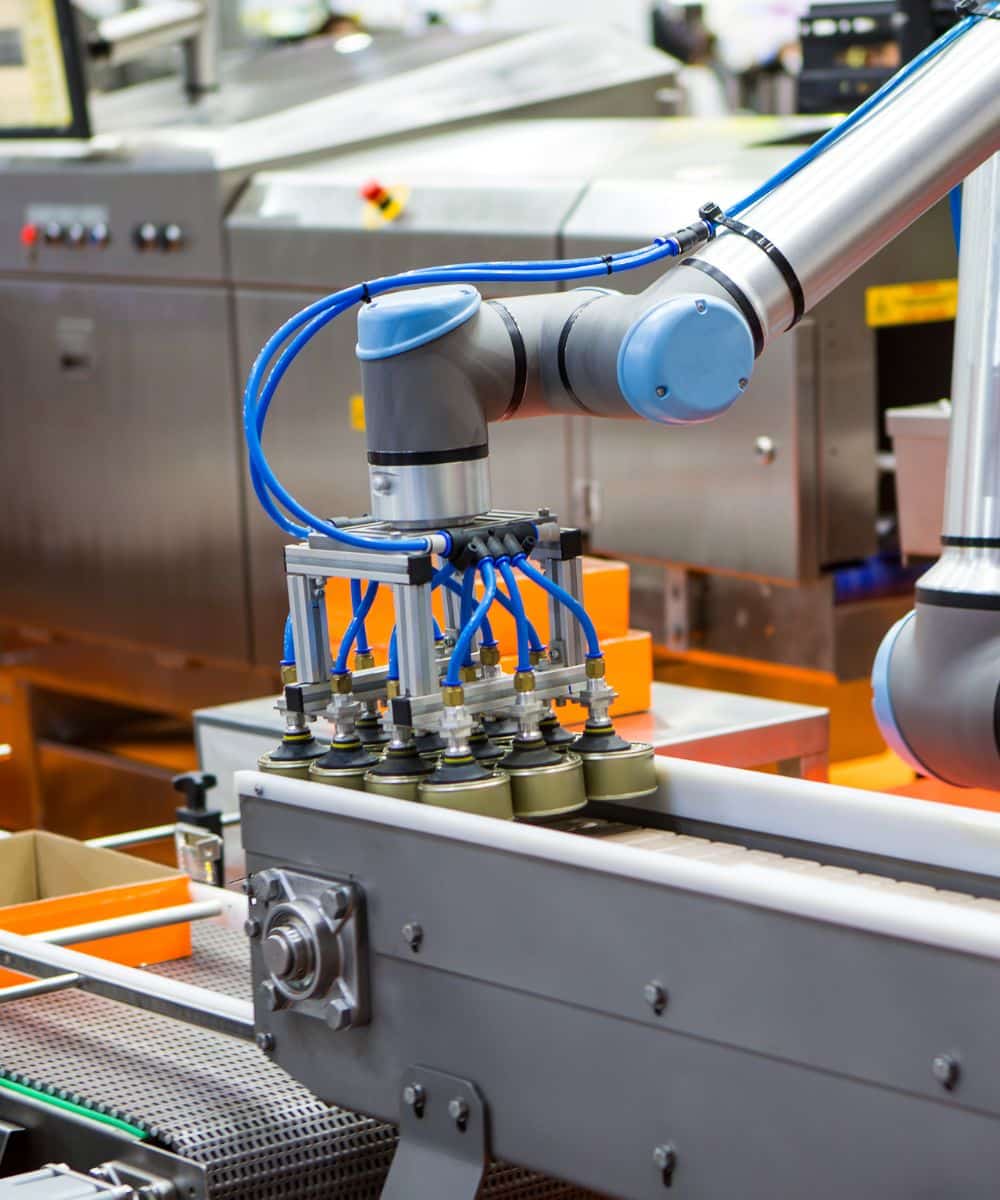

Vakuumsauger sind ein zentrales Element in vielen automatisierten Handhabungsprozessen. Sie übernehmen die direkte Verbindung zwischen dem Greifsystem und dem Werkstück. Doch Vakuumsauger ist nicht gleich Vakuumsauger: Je nach Form, Funktion und Material unterscheiden sich ihre Einsatzmöglichkeiten teils erheblich. Wer die Unterschiede kennt, kann das optimale Saugerdesign für die jeweilige Anwendung auswählen – und spart damit nicht nur Kosten, sondern erhöht auch die Prozesssicherheit.
Was macht einen Vakuumsauger aus?
Ein Vakuumsauger nutzt den erzeugten Unterdruck, um ein Werkstück sicher zu greifen. Die Form des Saugers bestimmt dabei, wie er sich auf der Werkstückoberfläche ansaugt, wie viel Haltekraft er erzeugen kann und ob er mit verschiedenen Oberflächen klar kommt.
In der Praxis treffen wir meist auf drei grundlegende Saugerformen: Flachsauger, Balgsauger und Mehrbalgsauger. Ergänzt werden diese durch Spezialvarianten wie oval geformte oder reibkraftunterstützte Sauger. Jede Bauart bringt spezifische Vorteile – aber auch Einschränkungen.
Flachsauger – der Allrounder für glatte Flächen
Flachsauger zeichnen sich durch eine flache, meist kreisförmige Dichtlippe aus, die sich gut an glatte, plane Oberflächen anschmiegt. Sie bieten eine hohe Haltekraft und kurze Ansaugzeiten – ideal für schnelle, taktintensive Anwendungen.
Typische Einsatzbereiche sind das Handling von Glas, Metallplatten, Kunststoffteilen oder verpackten Produkten mit glatter Oberfläche. Auch in Hochgeschwindigkeitsanlagen wie Pick-and-Place-Systemen kommen Flachsauger häufig zum Einsatz.
Vorteile:
Schnelle Ansaugzeit
Hohe Haltekraft bei geringem Luftverbrauch Lange Lebensdauer bei richtiger Anwendung Einschränkungen:
Wenig Ausgleich bei Höhenunterschieden
Nicht ideal bei rauen, strukturierten oder unregelmäßigen Oberflächen
Balgsauger – flexibel und dämpfend
Balgsauger besitzen eine oder mehrere Falten zwischen Anschluss und Dichtlippe. Dadurch sind sie flexibler und passen sich besser an unterschiedliche Werkstückgeometrien an. Auch bei leichten Höhenversätzen oder leicht schrägen Auflageflächen ermöglichen Balgsauger einen zuverlässigen Kontakt.
Ein weiterer Vorteil: Die Balgstruktur wirkt dämpfend. Das schützt empfindliche Produkte wie Folienverpackungen, Blister oder Elektronikteile vor Beschädigung. Außerdem können Balgsauger geringe Hubbewegungen übernehmen – was in der Automatisierung einen zusätzlichen Zylinder spart.
Einsatzbeispiele:
Handhabung von Beuteln, Folien, Verpackungen Ungleichmäßige Werkstücke, Empfindliche Materialien
Vorteile:
Hohe Anpassungsfähigkeit Schonendes Greifen
Kompensation kleiner Höhendifferenzen
Nachteile:
Geringere Haltekraft als Flachsauger Höherer Verschleiß bei seitlicher Belastung
Mehrbalgsauger – Spezialisten für maximale Flexibilität
Mehrbalgsauger verfügen über zwei oder mehr Falten und bieten damit eine noch größere Verformbarkeit. Sie sind ideal, wenn Produkte unregelmäßige, gekrümmte oder empfindliche Oberflächen besitzen. Ihre Flexibilität ist besonders bei wechselnden Greifsituationen von Vorteil, etwa beim Umgang mit Formteilen, Beuteln oder komplexen Kunststoffartikeln.
Der Nachteil liegt in der geringeren Stabilität. Bei hohen Querkräften oder sehr schnellen Bewegungen sind Mehrbalgsauger nicht erste Wahl – sie reagieren empfindlicher auf Scherbelastungen und haben eine begrenzte Lebensdauer, wenn sie mechanisch überbeansprucht werden.
Spezialsauger – für besondere Anforderungen
Neben den Standardformen gibt es auch eine Vielzahl an Speziallösungen, die für bestimmte Anwendungen optimiert wurden:
Ovalsauger: für lange, schmale Werkstücke wie Profile, Leisten oder Kartonagen
Reibkraftverstärkte Sauger: mit Profilen oder Lamellen im Inneren, die das Verrutschen verhindern – hilfreich bei vertikalen Bewegungen
Saugplatten: für große Flächen, z. B. bei Glasscheiben, Türen oder Blechteilen
Mikrosauger: für sehr kleine und empfindliche Teile in der Elektronikfertigung
Der Einsatz dieser Sauger lohnt sich, wenn die Standardformen an ihre Grenzen stoßen – etwa bei porösen Oberflächen, unregelmäßigen Geometrien oder Anforderungen an Geschwindigkeit und Präzision.
Worauf es wirklich ankommt: Anwendung verstehen
Die Wahl des richtigen Vakuumsaugers hängt immer vom konkreten Anwendungsfall ab. Ein Flachsauger, der in einer Linie mit glatten Kunststoffverpackungen perfekt funktioniert, versagt möglicherweise bei strukturierten Kartons oder flexiblen Folien. Umgekehrt ist ein Balgsauger auf glatten Metallplatten oft überdimensioniert und verursacht unnötigen Verschleiß.
Zentrale Faktoren bei der Auswahl sind:
- Material und Struktur der Oberfläche Gewicht und Geometrie des
- WerkstücksBewegungsgeschwindigkeit und Taktfrequenz Anforderungen an Haltekraft,
- Dämpfung und SchonungUmgebungsbedingungen (Temperatur, Verschmutzung, Feuchtigkeit)
Ein Praxis-Test oder eine Beratung durch den Hersteller kann helfen, Unsicherheiten zu beseitigen und die optimale Lösung zu finden.
Fazit: Der richtige Sauger ist mehr als nur eine technische Komponente
Ob Flachsauger, Balgsauger oder Spezialform – die Auswahl des passenden Vakuumsaugers beeinflusst den gesamten Prozess. Fehler bei der Wahl können zu schlechter Haftung, erhöhtem Verschleiß, Ausschuss oder Stillständen führen. Wer sich aber mit den grundlegenden Unterschieden auskennt und die Anforderungen seiner Anwendung genau analysiert, legt den Grundstein für ein leistungsfähiges, langlebiges und effizientes Vakuumhandling.
Ein Vakuumsauger ist eben kein Zubehör – sondern ein Schlüsselbauteil im Greifsystem.
Häufige Fragen zu Vakuumsauger im Vergleich: Flachsauger, Balgsauger & Co.
Wie finde ich den passenden Vakuumsauger für poröse Materialien?
Für poröse Materialien wie Karton, Textil oder Schaumstoff eignen sich Sauger mit weichen Dichtlippen oder größerem Durchmesser, um Leckagen auszugleichen und den Unterdruck zu halten.
Können Vakuumsauger für Lebensmittel verwendet werden?
Ja, lebensmittelechte Sauger aus FDA- oder EU-konformen Materialien wie Silikon sind ideal für hygienische Anwendungen in der Lebensmittelindustrie geeignet.
Wie unterscheiden sich Vakuumsauger in Bezug auf Temperaturbeständigkeit?
Je nach Werkstoff variiert die Hitzebeständigkeit. Silikon ist bis ca. 200 °C geeignet, NBR bis ca. 100 °C. Für Hochtemperaturanwendungen sollte das Material sorgfältig ausgewählt werden.
Welche Fehlerquellen treten bei der Auswahl von Vakuumsaugern häufig auf?
Häufige Fehler sind falsche Saugerform für die Oberfläche, ungeeignete Materialwahl, zu geringer Durchmesser oder mangelhafte Dichtung bei porösen Werkstoffen.
